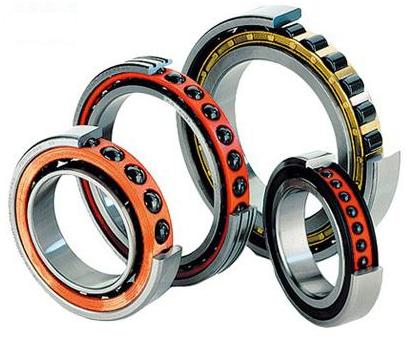

     FAG 7209B軸承屬于角接觸球軸承，角接觸球軸承比較復雜，想要輕輕松松就可以安裝，那就要先把下面的方法給看透了，就可以安全的安裝了，如果發生了偏差，大概有：安裝方法不對；軸承質量精度不合格，達不到機械使用要求；沒有配對成功大概這三個問題。那么角接觸球軸承是怎么安裝的呢，東莞凌納機械來教你看看：G9d東莞凌納機械有限公司

G9d東莞凌納機械有限公司
     7209B軸承（角接觸球軸承）的安裝形式，有背對背、面對面和串聯排列三種。背對背(兩軸承的寬端面相對)安裝時，軸承的接觸角線沿回轉軸線方向擴散，可增加其徑向和軸向的支承角度剛性，抗變形能力最大;面對面(兩軸承的窄端面相對)安裝時，軸承的接觸角線朝回轉軸線方向收斂，其地承角度剛性較小。由于軸承的內圈伸出外圈，當兩軸承的外圈壓緊到一起時，外圈的原始間隙消除，可以增加軸承的預加載荷;串聯排列(兩軸承的寬端面在一個方向)安裝時，軸承的接觸角線同向且平行，可使兩軸承分擔同一方向的工作載荷。但使用這種安裝形式時，為了保證安裝的軸向穩定性，兩對串聯排列的軸承必須在軸的兩端對置安裝。G9d東莞凌納機械有限公司
     基本代號用來表明軸承的內徑、直徑系列、寬度系列和類型，一般最多為五位數，先分述如下： G9d東莞凌納機械有限公司

G9d東莞凌納機械有限公司
1）軸承內徑用基本代號右起第一、H位數字表示。對常用內徑d=20～480mm的軸承內徑一般為5的倍數，這兩位數字表示軸承內徑尺寸被5除得的商數， 如04表示d＝20mm；12表示 d＝60mm等等。對于內徑為10mm、12mm、15mm和17mm的軸承，內徑代號依次為00、01、02和03。對于內徑小于10mm和大于500mm 軸承 G9d東莞凌納機械有限公司

G9d東莞凌納機械有限公司
2）軸承的直徑系列（即結構相同、內徑相同的軸承在外徑和寬度方面的變化系列）用基本代號右起第三位數字表示。例如，對于向心軸承和向心推力軸承，0、1 表示特輕系列；2表示輕系列；3表示中系列；4表示重系列。各系列之間的尺寸對比如下圖所示。推力軸承除了用1表示特輕系列之外，其余與向心軸承的表示一致。  G9d東莞凌納機械有限公司

G9d東莞凌納機械有限公司
3）軸承的寬度系列（即結構、內徑和直徑系列都相同的軸承寬度方面的變化系列）用基本代號右起第四位數字表示。寬度的對比列為0系列 （正常系列）時，對多數軸承在代號中可不標出寬度系列代號O，但對于調心滾子軸承和圓錐滾子軸承，寬度系列代號0應標出。G9d東莞凌納機械有限公司

G9d東莞凌納機械有限公司
     角接觸球軸承可以承受徑向負荷和軸向負荷，也可以承受純軸向負荷，能在較高的轉速下工作。單列角接觸球軸承只能承受一個方向的軸向負荷。在承受徑向負荷時，將引起附加軸向力，并且只能限制軸或外殼在一個方向的軸向位移。若是成對安裝，使一對軸承的外圈相同端面相對，及寬端面對寬端面，窄端面對窄端面，這樣既可避免引起附加軸向力，而且可在兩個方向使軸或外殼限制在軸向游隙內。角接觸球軸承的裝球數量比深溝球軸承多，因而負荷容量在球軸承中最大，剛性也強，運轉平穩。可以利用內外圈相互位移調整徑向游隙。正常情況下的軸承安裝都要根據它固有的方法和技巧來實現軸承的完美對接，才能讓機器的穩定性給軸承使用達到最大限度。G9d東莞凌納機械有限公司
